Hoe kin Triple-Layer Enameled Wire Ferbetterje elektryske isolaasje en winding effisjinsje

Huaying, in spesjalisearre fabrikant fan isolearre draad, ûntwikkeletTriple-Layer Enameled Wirefoar applikaasjes dy't betroubere elektryske isolaasje, konsekwinte konduktiviteit en krekte wikkelprestaasjes freegje. It begripen fan syn konstruksje, produksjeproses, en seleksjekritearia helpt yngenieurs en oanbestegingsteams in geskikte draad te kiezen foar kompakte elektryske en elektroanyske apparatuer.

Triple-Layer Enameled Wire is ûntworpen om elektryske konduktiviteit te kombinearjen mei meardere beskermjende isolaasjelagen. De prestaasjes dêrfan binne ôfhinklik fan konduktordiminsjes, coatingmaterialen, isolaasjedikte, adhesion en konsistinsje fan produksje. Foar yngenieurs dy't transformators, induktors, spoelen en oare elektromagnetyske komponinten ûntwerpe, beynfloedzje dizze skaaimerken wikkeleffisjinsje, elektryske betrouberens, en operaasjestabiliteit op lange termyn. Dizze hantlieding ferklearret de wurkprinsipes, wichtige foardielen, oerwagings foar fabrikaazje, tapassingscenario's, en oankeapfaktoaren ferbûn mei triple-layer isolearre wikkeldraad. It yntrodusearret ek de produksjemooglikheden fan Huaying en leveret praktyske fragen dy't keapers moatte stelle foardat se in draadspesifikaasje selektearje.

Ynhâldsopjefte

1. Wat is Triple-Layer Enameled Wire?
2. Hoe wurket syn struktuer en materiaal gearstalling?
3. Wat binne de wichtichste prestaasjesfoardielen?
4. Hoe wurdt triple-layer emaille draad makke?
5. Wêr wurdt Triple-Layer Enameled Wire brûkt?
6. Hoe fergelykje jo draadspesifikaasjes?
7. Hoe moatte keapers de juste draad kieze?
8. Wat moatte jo witte oer Huaying?
9. Faak stelde fragen
10. Konklúzje

1. Wat is Triple-Layer Enameled Wire?

Triple-Layer Enameled Wire is in conductive tried ûntwurpen mei meardere isolaasje coating of lagen te helpen elektrysk isolearje de dirigint fan omlizzende komponinten. Ofhinklik fan it produktûntwerp kin de dirigint makke wurde fan koper as in oar spesifisearre geleidend materiaal, wylst it isolaasjesysteem wurdt selektearre neffens elektryske, termyske en meganyske easken.

Oars as in dirigint beskerme troch in inkele coating, jout in trije-laach isolaasje design meardere beskermjende barriêres. Dizze konstruksje kin ferbetterje isolaasje betrouberens en helpe fabrikanten ûntwikkeljen kompakte elektromagnetyske komponinten dêr't winding romte is beheind.

De term moat net betize wurde mei elk type triple-isolearre tried. Geëmailleerde wikkeldraad en trijefâldich isolearre draad kinne ferskate coatingsystemen, boumetoaden en neilibjen fan easken hawwe. Keapers moatte dêrom de krekte produktstruktuer ferifiearje ynstee fan oan te nimmen dat alle trije-laach triedden identike prestaasjes skaaimerken diele.

Foar mear ynformaasje oer it beskikbere produkt, besykje de Huaying Triple-Layer Enameled Wire produktside.

2. Hoe wurket syn struktuer en materiaal gearstalling?

De prestaasjes fan triple-layer winding tried hinget ôf fan hoe't de dirigint en isolaasje systeem gearwurkje. Elke komponint draacht by oan de algemiene elektryske en meganyske skaaimerken fan 'e draad.

• Conductive kearn:Dragt elektryske stroom troch de winding. Dirigint materiaal, dwerstrochsneed ôfmjittings, en strân konfiguraasje beynfloedzje elektryske wjerstân en stromdragende kapasiteit.
• Primêre isolaasje laach:Biedt in earste elektryske barriêre tusken de dirigint en neistlizzende bochten of komponinten.
• Intermediate isolaasje laach:Foeget in oare beskermjende barriêre ta en draacht by oan it totale isolaasjesysteem.
• Outer isolaasje laach:Helpt de ûnderlizzende lagen te beskermjen by it behanneljen, wikkeljen en montage, ûnder foarbehâld fan de eigenskippen fan it materiaal.

De eigentlike gearstalling ferskilt troch produkt spesifikaasje. Huaying's produktynformaasje beskriuwt in fabrikaazjeproses wêrby't polyamidefilm, hege isolaasje spuitcoating en glêstried is. Keapers moatte de krekte materiaalsekwinsje en konstruksje foar it selekteare model befestigje foardat se it yn in ûntwerp opnimme.

Isolaasje dikte is benammen wichtich. Te tinne isolaasje meie net foldwaan oan de fereaske dielectric prestaasje, wylst ûnnedich dikke isolaasje kin fergrutsje de ôfmakke tried diameter en ferminderje de romte beskikber foar winding. In lykwichtich ûntwerp stipet sawol elektryske betrouberens as effisjinte komponintferpakking.

3. Wat binne de wichtichste prestaasjes foardielen?

Betrouwbare elektryske isolaasje

Meardere isolaasjelagen kinne ekstra beskerming leverje tsjin elektrysk kontakt tusken neistlizzende diriginten en omlizzende komponinten. Eigentlike dielektryske sterkte hinget ôf fan 'e isolaasjematerialen, dikte, produksjekwaliteit en testbetingsten. Yngenieurs moatte befêstigje de fereaske wjerstean spanning en tapassing noarmen foardat goedkarring fan in tried foar feiligens-kritysk apparatuer.

Potinsjeel foar kompakte draaiende ûntwerpen

Wêr't it isolaasjesysteem foldocht oan 'e elektryske easken fan 'e applikaasje, kin in soarchfâldich optimalisearre draadkonstruksje helpe om de needsaak foar oanfoljende isolaasjematerialen te ferminderjen. De resultearjende romte besparring hinget ôf fan it komponint ûntwerp en de spesifike isolaasje easken; se moatte net oannommen wurde sûnder de oanbelangjende noarmen te besjen.

Konsekwint Manufacturing Kwaliteit

Uniforme dirigint diminsjes en isolaasje coating stypje foarsisber winding gedrach. Coating defekten, inkonsistente diameters, of minne adhesion kinne meitsje problemen by automatisearre winding en kin beynfloedzje de betrouberens fan it ôfmakke komponint.

Lange-termyn kosten oerwagings

Wire seleksje moat rekken hâlde mei mear as de earste oankeap priis. Konsistente kwaliteit kin helpe by it ferminderjen fan produksjedefekten, rework, en ûnderhâld ferbûn mei isolaasje-relatearre flaters. De werklike kostenfoardiel hinget ôf fan tapassingsbetingsten, produktlibben, produksjeopbringst, en de kwaliteit fan 'e alternative materialen dy't wurde evaluearre.

Dizze foardielen binne betingst foar it kiezen fan in gaadlike spesifikaasje en it ferifiearjen fan har prestaasjes. Gjin isolaasje-ûntwerp elimineert de needsaak foar passende elektryske beskerming, testen en feilich ûntwerp fan apparatuer.

4. Hoe wurdt Triple-Layer Enameled Wire Produsearre?

Manufacturing gearhing is essinsjeel omdat de dirigint en isolaasje moatte bliuwe unifoarm lâns de lingte fan de ôfmakke tried. Huaying beskriuwt ferskate wichtige stadia yn har produksjeproses.

1. Wire tekening:It conductive materiaal wurdt lutsen nei de fereaske diminsjes. Oerflakkwaliteit en diminsjonele konsistinsje binne wichtich foar folgjende coatingoperaasjes.
2. Annealing:Kontroleare waarmtebehanneling kin de meganyske eigenskippen fan 'e dirigint oanpasse, en helpe it te berikken fan de skaaimerken dy't nedich binne foar wikkeljen en fierdere ferwurking.
3. Isolaasje applikaasje:Coating of isolearjende materialen wurde tapast neffens de oantsjutte produkt konstruksje. Uniforme dekking helpt tinne plakken en oare potinsjele defekten te beheinen.
4. Dikte kontrôle:De fabrikant kontrolearret isolaasjedimensjes om de fereaske ôfmakke diameter en elektryske prestaasjes te berikken.
5. Curing:Dêr't it coating systeem fereasket curing, helpt kontrolearre ferwurking ûntwikkeljen de bedoeld coating eigenskippen en adhesion.
6. Finale ynspeksje:Passende dimensjele, fisuele, elektryske en meganyske kontrôles helpe om konformiteit te kontrolearjen mei de produktspesifikaasje.

Huaying's produktpagina rapporteart dikte-kontrôlenaaktichheid fan ± 0.005 mm foar it beskreaune coatingproses. Keapers moatte de mjittingreferinsje, jildich model en ynspeksjemetoade befestigje by it brûken fan dit sifer as oanbestegingseask.

Foar yngenieurteams omfettet de nuttichste kwaliteitsdokumintaasje in definieare produktspesifikaasje, ynspeksjekritearia, traceerberensynformaasje wêr beskikber, en testresultaten dy't relevant binne foar de bedoelde tapassing.

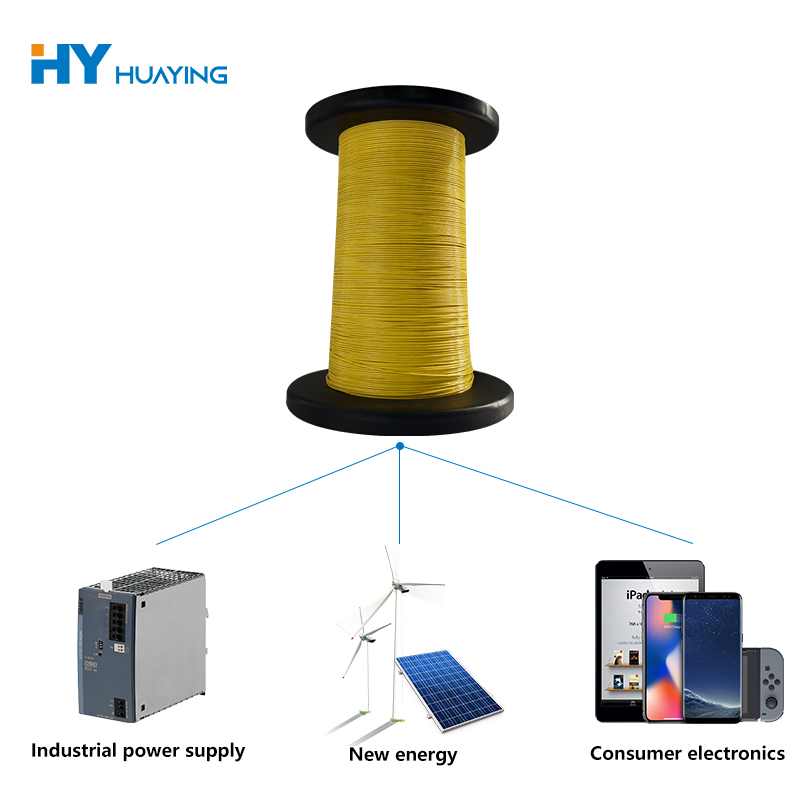

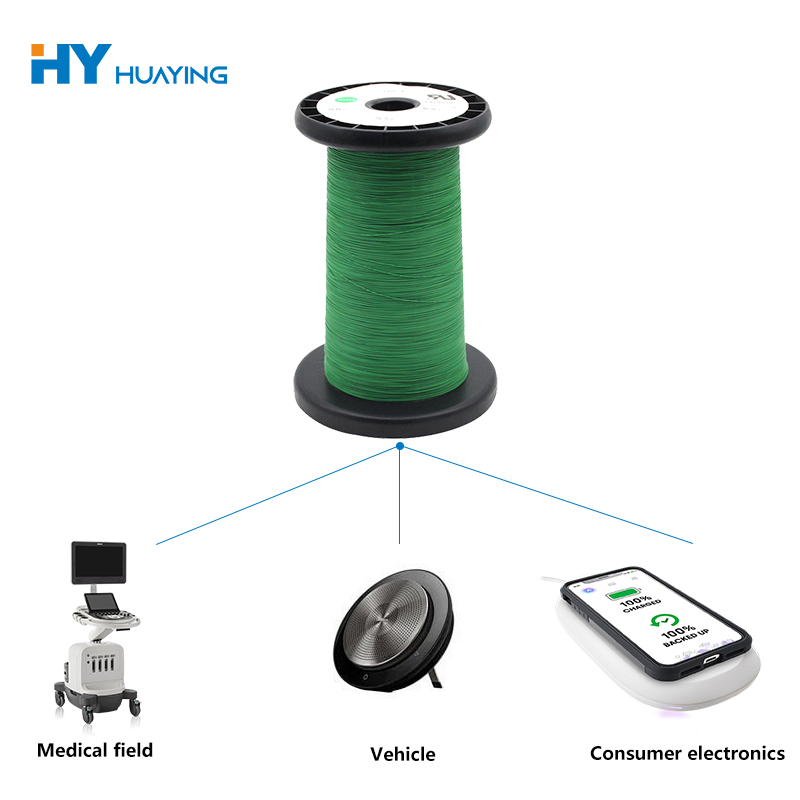

5. Wêr wurdt Triple-Layer Enameled Wire brûkt?

Trije-laach isolearre winding tried kin wurde beskôge foar elektryske en elektroanyske produkten wêryn isolaasje betrouberens, kompakte winding, en konsekwint conductivity binne wichtich. Geskiktheid hinget ôf fan 'e eigentlike spesifikaasjes fan' e draad en de bedriuwsbetingsten fan 'e apparatuer.

• Transformers:Windende diriginten moatte foldogge oan 'e spanning, temperatuer, isolaasje en diminsjonele easken fan' e komponint.
• Inductors en chokes:Passende wikkeldraad stipet ûntwerpen fan magnetyske komponinten dy't brûkt wurde yn machtkonverzje en filtersirken.
• Switching power supplies:Isolaasje- en dirigintskarakteristiken moatte kompatibel wêze mei skeakelfrekwinsje, spanningsspanning, termyske omstannichheden en jildende feiligenseasken.
• Elektroanyske apparatuer:Kompakte macht modules en oare elektryske gearkomsten kinne profitearje fan in winding tried selektearre foar beheinde ynstallaasje romte.
• Yndustriële elektryske systemen:Oanpaste kronkelkomponinten fereaskje draadspesifikaasjes dy't oerienkomme mei har plichtsyklusen en omjouwingsomstannichheden.

Foardat se in draad selektearje foar ien fan dizze tapassingen, moatte yngenieurs temperatuerferheging, elektryske stress, wikkelspanning, wurkfrekwinsje, fochteksposysje en relevante sertifikaasje-easken evaluearje. De geskiktheid fan in produkt foar ien transformator of stroomfoarsjenning makket net automatysk geskiktheid foar elk ûntwerp.

6. Hoe ferlykje jo Wire Spesifikaasjes?

It fergelykjen fan spesifikaasjes is betrouberer dan it kiezen fan in draad basearre op har produktnamme allinich. De folgjende tabel vat de wichtichste parameters gear dy't keapers moatte besjen.

Huaying publisearret foarbyldkonfiguraasjes foar kondukteurs, totale diameterdoelen en wearden foar kondukteurresistinsje op har produktpagina. Om't wearden modelspesifyk binne, moatte keapers de orizjinele spesifikaasjetabel rieplachtsje en befêstiging oanfreegje foardat se in figuer brûke yn technyske berekkeningen.

Referinsje: Triple-Layer Enameled Wire spesifikaasjes fan Huaying.

7. Hoe moatte keapers de juste draad selektearje?

De juste draad kieze begjint mei de applikaasje ynstee fan in algemiene claim oer isolaasjeprestaasjes. Oanbestegingsteams en ûntwerpingenieurs kinne de folgjende checklist brûke om passende opsjes te beheinen.

• Definearje de elektryske easken:Spesifisearje wurkspanning, ferwachte stroom, frekwinsje, dielektrike easken, en akseptabel ferset.
• Befêstigje de termyske betingsten:Stel de ferwachte wurktemperatuer, temperatuerferheging, koelmetoade en duty cycle yn.
• Kontrolearje slingerbeperkingen:Bepale de beskikbere winding finster, fereaske klear diameter, bûgen radius, en produksje apparatuer beheinings.
• Kontrolearje it isolaasjesysteem:Fersykje details oer laachmaterialen, diktetolerânsjes, adhesion, en relevante elektryske testmetoaden.
• Kontrolearje neilibjen behoeften:Identifisearje de noarmen en goedkarring nedich foar de klear apparatuer en bestimmingsmerk.
• Evaluearje produksjekonsistinsje:Freegje oer ynspeksjeprosedueres, batchkonsistinsje, ferpakking en traceerberensdokumintaasje.
• Meitsje samples oan as passend:Test sample draad mei it eigentlike wikkelproses en komponintûntwerp foardat it folumeproduksje goedkart.

In dúdlik technysk ûndersyk moat tekeningen as dimensionale doelen, jierlikse as batchfraach, bedriuwsbetingsten, fereaske noarmen, en alle spesjale ferpakkings- of leveringferwachtingen omfetsje. Dizze ynformaasje helpt in leveransier te bepalen oft in besteande model geskikt is of oft in oanpaste spesifikaasje evaluaasje nedich is.

8. Wat moatte jo witte oer Huaying?

Huizhou Huaying Electronic Technology Co., Ltd. leveret isolearre draadprodukten en beskriuwt har fokus op produktûntwikkeling, produksjekwaliteit en klantstipe. Neffens de produktynformaasje fan it bedriuw omfettet syn Triple-Layer Enameled Wire-produksjeproses draadtekening, annealing, isolaasjeapplikaasje, kontroleare útharding en dimensjekontrôle.

It bedriuw meldt ek mei mear dan 10 patinten en in R&D-team fan mear dan 20 minsken. Dizze sifers rapporteare troch it bedriuw jouwe eftergrûn oer har oanjûne ûntwikkelingsmooglikheden, mar keapers moatte relevante dokumintaasje oanfreegje as oktroaibesit, technyske kwalifikaasjes, of oare bewiis nedich binne foar goedkarring fan leveransiers.

By it evaluearjen fan Huaying as in oare draadleveransier, moatte oankeapteams mear beskôgje as bedriuwsbewizen. De wichtichste fragen binne oft de foarstelde draad oerienkomt mei de applikaasje, oft de fereaske kwaliteitsrecords beskikber binne, en oft samples en produksjebatches konsekwint kinne foldwaan oan 'e ôfpraat spesifikaasje.

Foar produkt-spesifike details, brûk de offisjele Huaying Triple-Layer Enameled Wire side as útgongspunt foar in technyske diskusje.

9. Faak stelde fragen

1. Wat is it haaddoel fan Triple-Layer Enameled Wire?

It primêre doel is it kombinearjen fan in liedende kearn mei meardere isolaasjelagen, en helpt de dirigint elektrysk te skieden fan neistlizzende bochten en omlizzende komponinten. It eigentlike beskermingsnivo hinget ôf fan 'e draadkonstruksje, materiaaleigenskippen en ferifieare testresultaten.

2. Is Triple-Layer Enameled Wire itselde as triple-isolearre tried?

Net needsaaklik. De betingsten kinne besibbe produkten beskriuwe, mar de dirigint, isolaasjematerialen, coatingmetoade en neilibjen fan easken kinne ferskille. Befêstigje altyd de detaillearre konstruksje en jildende produktstandert foardat jo de twa as útwikselber behannelje.

3. Hokker faktoaren bepale de elektryske prestaasjes fan 'e draad?

Wichtige faktoaren omfetsje dirigintmateriaal en diminsjes, elektryske wjerstân, isolaasjedikte, diëlektryske sterkte, temperatuerbeoardieling en konsistinsje fan fabrikaazje. Prestaasjes moatte wurde beoardiele mei de spesifikaasjes en testbetingsten dy't relevant binne foar de bedoelde apparatuer.

4. Kin Triple-Layer Enameled Wire wurde oanpast?

Oanpassing kin mooglik wêze ôfhinklik fan de mooglikheden fan 'e fabrikant en produksjeeasken. Keapers moatte de doelkondukteurgrutte, ôfmakke diameter, isolaasjeeasken, elektryske parameters en ferwachte bestellingskwantiteit leverje om de helberens te bepalen.

5. Hoe kinne keapers produktkwaliteit kontrolearje foardat se in bulkbestelling pleatse?

Oanfreegje it hjoeddeistige technyske gegevensblêd, relevante ynspeksjerecords, en beskikbere dokumintaasje foar neilibjen. Wêr passend, evaluearje samples fia dimensjekontrôles, kronkelproeven, en elektryske tests útfierd neffens de easken fan 'e applikaasje.

6. Hokker ynformaasje moat opnommen wurde yn in offertefersyk?

Omfetsje it fereaske draadmodel as tekening, konduktordiminsjes, isolaasjekonstruksje, doelelektryske prestaasjes, jildende noarmen, bestellingskwantiteit, leveringsbestimming, en alle easken foar testen of ferpakking. In folslein fersyk makket technyske evaluaasje en offerte effisjinter.

10. Konklúzje

Triple-Layer Enameled Wire kin stypje elektryske ûntwerpen dy't fereaskje betroubere isolaasje, konsekwint conductivity, en effisjinte winding. It selektearjen fan it juste produkt fereasket in soarchfâldige fergeliking fan konduktordiminsjes, isolaasjekonstruksje, diëlektryske prestaasjes, termyske grinzen en produksjekwaliteit. Troch dizze faktoaren te befêstigjen foardat de produksje, yngenieurs en oanbestegingsteams kinne spesifikaasje mismatches ferminderje en meitsje mear ynformearre oankeap besluten. As jo ​​​​in isolearre wikkeldraad keapje foar transformators, induktors of oare elektryske tapassingen,kontakt Huayingom jo technyske easken te besprekken, produktspesifikaasjes oan te freegjen en in geskikte oplossing foar jo projekt te ferkennen.
